夢屋ハンドルノブ【タイプC】交換方法

本ページはハンドルノブC【ハンドルノブ : C】対応製品のハンドルノブ交換方法です。

1.) ハンドルノブの取り外し

リール本体に標準装備されているハンドルノブを外します。

※ハンドルノブの外し方は、リール付属の取扱説明書を参照してください。

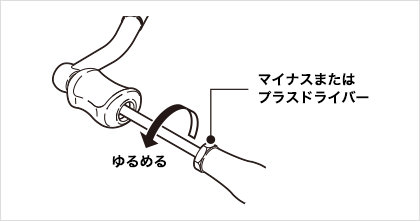

左図は、10ステラ[パドル型] (ハンドルノブAタイプ)の取り外し方の一例です。
取り外し方は、必ず“交換される製品の取扱説明書 にてご確認ください。

2.) ハンドルノブタイプ選択・装着

ノブ・キャップ類は、商品により形状・仕様が異なります。
詳細は、各商品付属の取扱説明書をご確認ください。

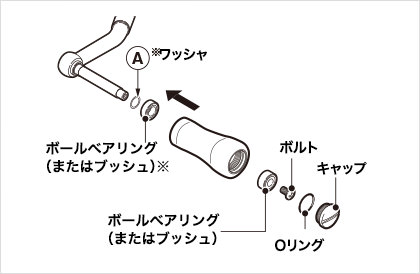

左図のように、順にハンドル軸へセットします。

※ワッシャAは、ガタ調整の為のワッシャですのでない場合もあります。

※《組み付け後、ガタがある場合》
付属の調整ワッシャ(厚さ0.1mm、0.15mm、0.20mm)をAの位置に入れて調整をしてください。

※《組み付け後、ガタが無く回転が重い場合》
Aの位置に元々組み付けられていたワッシャを減らしてください。

※のボールベアリング(またはブッシュ)は、無い機種もあります。

3.) キャップの取り付け

キャップを取り付けます。

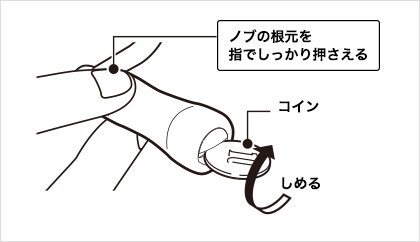

キャップをかぶせてコインで締め付けます。
ノブの根元をおさえてノブの回転を止めると強く締め込むことができます。

ご注意点

※夢屋商品は限定生産品です。 万一、お買い求めになられた夢屋商品が使用不能となり、同じ商品の在庫がすでにない場合は、交換前の部品に戻して頂くことになりますので、交換した部品は大切に保管してください。

※「夢屋」商品は部品であるため、修理できない部分もございます。あらかじめご了承ください。
