| ２３ハイパＦ ＬＢ Ｃ２０ＭＤＨ |
|
|
商品コード：
046239
|
 |
|
|
|
| 番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
|
番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
| 0001 |
13ZA1 |
スプール組 |
12650
|
|
0022 |
10K40 |
固定ボルト |
275
|
| 0002 |
13BH2 |
ドラグノブ組 |
2255
|
|
0023 |
1079U |
アームローラー受ケ |
165
|
| 0003 |
13K0N |
抜ケ止メバネ |
165
|
|
0024 |
1020L |
ラインローラーベアリングカラー |
275
|
| 0004 |
13K2L |
小判座金 |
275
|
|
0025 |
10TSK |
ラインローラー（ベアリング入り） |
2255
|
| 0005 |
10E66 |
ドラグ座金（Ａ） |
605
|
|
0026 |
13ZA3 |
ベール組 |
4510
|
| 0006 |
101DN |
スプール座金 |
220
|
|
0027 |
10Q37 |
アーム固定軸 |
605
|
| 0007 |
103MK |
スプール受ケ（Ａ） |
165
|
|
0028 |
103N9 |
固定ボルト |
110
|
| 0008 |
13ZA4 |
スプール受（Ｂ）組 |
1265
|
|
0029 |
13KNT |
ベール取付ケカバー |
605
|
| 0009 |
13KPD |
ローターナット |
385
|
|
0030 |
13LVS |
ブレーキツメバネ |
165
|
| 0010 |
13JVA |
固定ボルト |
110
|
|
0031 |
13MNN |
ピニオンギアカラー |
165
|
| 0011 |
13ZA2 |
ローター組 |
3135
|
|
0032 |
13NRA |
ブレーキベアリング止メ輪 |
605
|
| 0012 |
10CGZ |
音出シバネ |
165
|
|
0033 |
13M6Y |
固定ボルト |
275
|
| 0013 |
106UX |
音出シピン |
165
|
|
0034 |
13LVH |
ブレーキツメ |
385
|
| 0014 |
13KRN |
内ゲリレバー |
275
|
|
0035 |
13LVB |
ブレーキ板 |
935
|
| 0015 |
13P3M |
アームバネガイド（Ａ） |
165
|
|
0036 |
13MKK |
ブレーキ調整座金 |
165
|
| 0016 |
1064R |
アームバネガイド（Ａ）カラー |
165
|
|
0037 |
13MKA |
ブレーキ座金 |
165
|
| 0017 |
105LG |
アームカムバネ |
165
|
|
0038 |
13MKJ |
ブレーキ座金 |
165
|
| 0018 |
13KL1 |
アームカムバネカバー |
605
|
|
0039 |
104PV |
ボールベアリング（１０×１９×５） |
1375
|
| 0019 |
103DE |
固定ボルト |
110
|
|
0040 |
13ZA5 |
ブレーキコア組 |
3086
|
| 0020 |
13ZPU |
アームカム |
770
|
|
0041 |
10MGG |
固定ボルト |
110
|
| 0021 |
103D9 |
固定ボルト |
165
|
|
0042 |
13KVW |
ベアリング押サエリング |
385
|
| ２３ハイパＦ ＬＢ Ｃ２０ＭＤＨ |
|
|
|
| 番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
|
番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
| 0043 |
10MLD |
固定ボルト |
110
|
|
0077 |
106VH |
ウォームシャフトピン |
385
|
| 0044 |
13JPJ |
固定ボルト |
110
|
|
0078 |
10JVB |
クロスギヤピンカラー |
275
|
| 0045 |
13L0G |
ベアリング押サエ板 |
385
|
|
0079 |
10HAB |
クロスギヤピン押サエ板 |
110
|
| 0046 |
13ML8 |
ブレーキ切換エバネ |
165
|
|
0080 |
10LV7 |
固定ボルト |
110
|
| 0047 |
10KY5 |
ブレーキシュー（Ｃ） |
110
|
|
0081 |
13LJZ |
メインシャフト |
1155
|
| 0048 |
13EN8 |
ブレーキレバー板 |
605
|
|
0082 |
13K4Y |
スプールピン固定バネ |
165
|
| 0049 |
13MNB |
セーフティーブレーキツメバネ |
165
|
|
0083 |
13LQ0 |
スプール受ケ固定ピン |
165
|
| 0050 |
13MND |
ブレーキレバー板カラー |
165
|
|
0084 |
105N8 |
固定ナット |
165
|
| 0051 |
104JH |
ボールベアリング（７×１３×４） |
1375
|
|
0085 |
104PP |
ボールベアリング（７×１１×３） |
1375
|
| 0052 |
13L9Q |
ピニオンギア |
1375
|
|
0086 |
13CXV |
ドライブギア組 |
2255
|
| 0053 |
10DJ1 |
座金 |
165
|
|
0087 |
10EEZ |
座金 |
275
|
| 0054 |
10HV4 |
調整座金 |
110
|
|
0088 |
104JD |
ボールベアリング（７×１３×４） |
1375
|
| 0055 |
10RKR |
ボールベアリング（５×８×２．５） |
715
|
|
0089 |
13JPA |
固定ボルト |
165
|
| 0056 |
13ML0 |
ブレーキシュー |
165
|
|
0090 |
13LQ3 |
ストッパーカムバネ |
165
|
| 0057 |
13MNG |
ブレーキシューバネ |
165
|
|
0091 |
13LLQ |
ストッパーカム |
275
|
| 0058 |
13LYF |
ウォームシャフトギア |
605
|
|
0092 |
1059U |
座金 |
110
|
| 0059 |
106CM |
クロスギアブッシュ（前） |
165
|
|
0093 |
13L1D |
ストッパーツマミ |
165
|
| 0060 |
13LU2 |
ブレーキレバー（Ａ） |
4510
|
|
0094 |
10PRU |
固定ボルト |
165
|
| 0061 |
13MK1 |
固定ボルト |
275
|
|
0095 |
10LPW |
固定ボルト |
110
|
| 0062 |
13M06 |
ブレーキシュー |
165
|
|
0096 |
104KN |
注油穴キャップ |
385
|
| 0063 |
13MP5 |
ブレーキレバー銘版 |
495
|
|
0097 |
10MHE |
固定ボルト |
110
|
| 0064 |
13ZA7 |
ブレーキレバー（Ｂ）組 |
4950
|
|
0098 |
13MUY |
ボディガード |
1155
|
| 0065 |
13LUM |
ブレーキレバーバネ |
165
|
|
0099 |
10LSZ |
固定ボルト |
110
|
| 0066 |
108WH |
Ｏリング |
165
|
|
0100 |
10L5M |
固定ボルト |
165
|
| 0067 |
10RSK |
ハンドルスクリューキャップ |
385
|
|
0101 |
13ZPT |
脚付フタ組 |
4180
|
| 0068 |
13MJT |
ブレーキレバー固定軸 |
385
|
|
0102 |
13ZMP |
ハンドル組 |
15400
|
| 0069 |
13ZPV |
脚無ボディ |
2255
|
|
0103 |
10PV4 |
ハンドル軸シール |
275
|
| 0070 |
10332 |
摺動子ガイド（Ａ） |
275
|
|
0104 |
10PXY |
ハンドルニギリブッシュ（Ｂ） |
165
|
| 0071 |
13M20 |
ウォームシャフト |
935
|
|
0105 |
104FH |
座金 |
220
|
| 0072 |
100CW |
座金 |
220
|
|
0106 |
103E9 |
固定ボルト |
110
|
| 0073 |
10AT2 |
ウォームシャフトカバー |
165
|
|
0107 |
10FMH |
ハンドルキャップ |
275
|
| 0074 |
103LD |
固定ボルト |
110
|
|
BNKI |
13YNR |

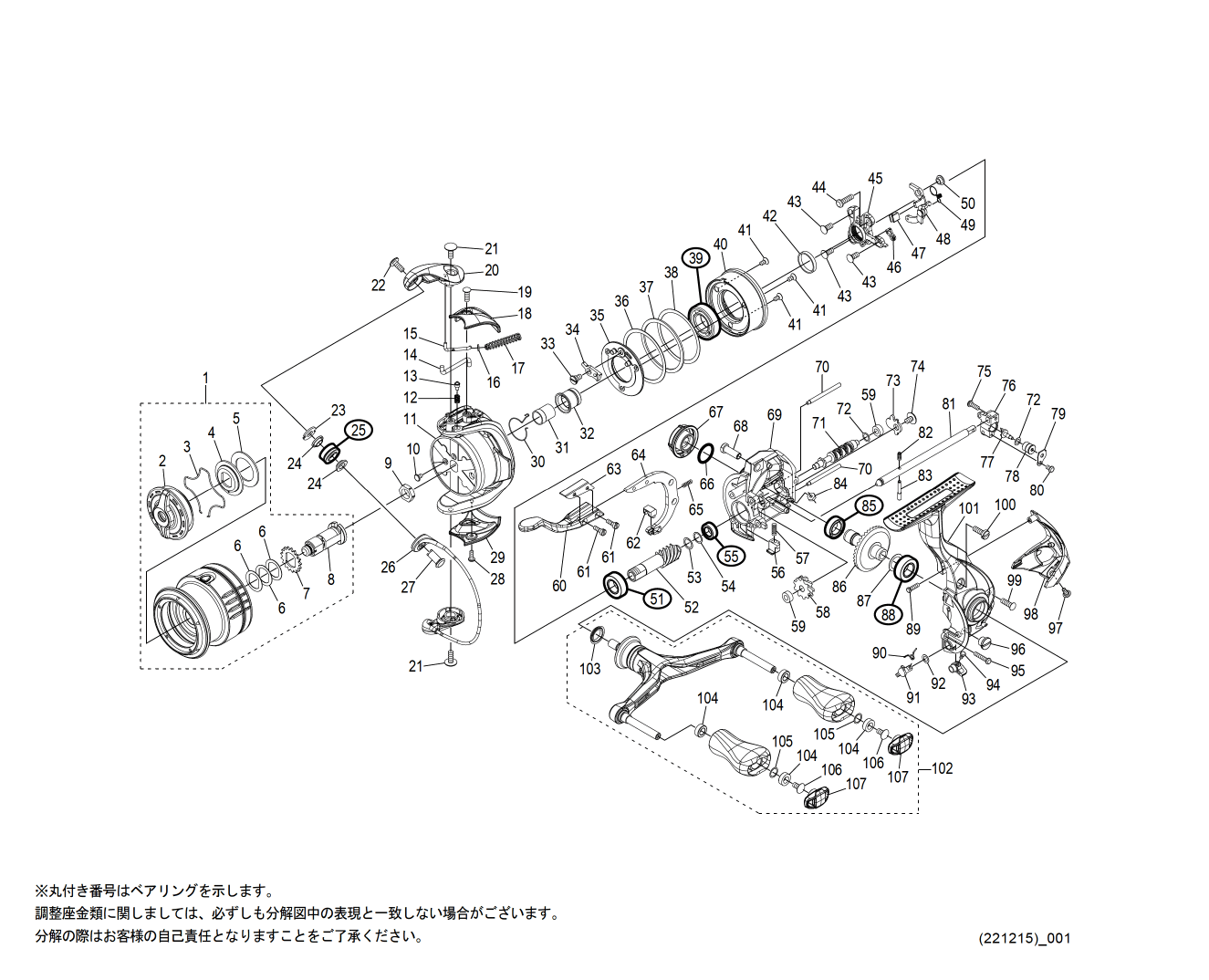

分解図（付属品） |
110
|
| 0075 |
10LVM |
固定ボルト |
110
|
|
MH01 |
13ZPW |
脚裏銘版 |
110
|
| 0076 |
10G5Y |
摺動子 |
825
|
|
TRST |
13PM8 |
取扱説明書（付属品） |
275
|
