| ２３ヴァンキッシュ Ｃ３０ＳＤＨ |
|
|
商品コード：
045294
|
 |
|
|
|
| 番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
|
番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
| 0001 |
13XDJ |
ドラグノブ組 |
3080
|
|
0026 |
13XDM |
ローター組 |
5830
|
| 0005 |
10R5H |
ドラグ座金（Ａ） |
220
|
|
0027 |
10CGZ |
音出シバネ |
165
|
| 0006 |
10GEW |
ベアリング抜ケ止メ |
110
|
|
0028 |
106UX |
音出シピン |
165
|
| 0007 |
104JT |
ボールベアリング（６×１０×３） |
1375
|
|
0029 |
10R52 |
アームカムフィン |
110
|
| 0008 |
10BQE |
スプールピンバネ |
165
|
|
0030 |
13XDN |
アームカム |
825
|
| 0009 |
10TJX |
スプールピン |
165
|
|
0031 |
13XDP |
座金 |
165
|
| 0010 |
10A6F |
固定ボルト |
165
|
|
0032 |
10RFW |
固定ボルト |
165
|
| 0011 |
10DHG |
スプール座金 |
220
|
|
0033 |
10TLJ |
固定ボルト |
275
|
| 0012 |
10DKF |
メインシャフトベアリングガイド |
605
|
|
0034 |
1020L |
ラインローラーベアリングカラー |
275
|
| 0013 |
10PN2 |
セットスクリュー |
165
|
|
0035 |
101KE |
ラインローラー（ベアリング入り）組 |
3410
|
| 0014 |
104PP |
ボールベアリング（７×１１×３） |
1375
|
|
0036 |
13XDQ |
ベール組 |
4620
|
| 0015 |
107V2 |
ラチェットバネ |
165
|
|
0037 |
1002S |
アーム固定軸座金 |
110
|
| 0016 |
10SYS |
ドラグ音出シラチェット |
275
|
|
0038 |
10EAP |
アーム固定軸 |
275
|
| 0017 |
103PE |
スプール受ケ |
165
|
|
0039 |
10DKC |
アームバネガイド（Ａ）カラーブッシュ |
165
|
| 0018 |
10T1G |
リテーナ固定ボルト |
110
|
|
0040 |
10SAN |
アームバネガイド（Ａ） |
385
|
| 0019 |
1076N |
リテーナ |
275
|
|
0041 |
101D9 |
アームバネガイド（Ａ）カラー |
165
|
| 0020 |
10SPZ |
ローターベアリングシール |
385
|
|
0042 |
10R2P |
アームカムバネ |
165
|
| 0022 |
10TD2 |
ローター受ケカラー組（ベアリング入り） |
1705
|
|
0043 |
10R2E |
アームカムバネガイド（Ｂ） |
275
|
| 0023 |
101FF |
座金 |
165
|
|
0044 |
13XDR |
内ゲリレバー |
275
|
| 0024 |
10R5F |
ローターナット |
935
|
|
0045 |
10E8R |
固定ボルト |
110
|
| 0025 |
13XDL |
ローターツバ |
770
|
|
0046 |
13XDS |
ベール取付カバー |
1045
|
| ２３ヴァンキッシュ Ｃ３０ＳＤＨ |
|
|
|
| 番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
|
番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
| 0047 |
101D5 |
ローターカラー |
935
|
|
0084 |
13XDZ |
メインシャフト組 |
3080
|
| 0048 |
10DK7 |
フリクションリング |
385
|
|
0085 |
106VL |
ウォームシャフトピン |
495
|
| 0049 |
101LH |
固定ボルト |
110
|
|
0086 |
100CW |
座金 |
220
|
| 0050 |
10S2L |
ローラークラッチ組 |
1265
|
|
0087 |
108W9 |
Ｏリング（３Ｘ５） |
165
|
| 0051 |
10DKD |
ローラークラッチガイドシール |
165
|
|
0088 |
101BY |
ウォームシャフトピンカラー |
275
|
| 0052 |
10DJY |
ローラークラッチインナー |
385
|
|
0089 |
10HAG |
ウォームシャフトピン押サエ板 |
165
|
| 0053 |
10TGX |
固定ボルト |
110
|
|
0090 |
10R4V |
固定ボルト |
165
|
| 0054 |
10R53 |
ベアリング押エ板 |
275
|
|
0091 |
10DKA |
フタフランジシール |
275
|
| 0055 |
10R77 |
ボールベアリング（７×１３×４） |
715
|
|
0092 |
1009S |
Ｏリング |
165
|
| 0056 |
10RYR |
座金 |
110
|
|
0093 |
13XE0 |
ドライブギア |
3080
|
| 0057 |
13XDU |
ピニオンギア |
2145
|
|
0094 |
1055G |
固定ボルト |
165
|
| 0058 |
10DJ1 |
座金 |
165
|
|
0095 |
10EX8 |
ボールベアリング（８×１２×３．５） |
1375
|
| 0059 |
143BL |
スペーサー |
110
|
|
0096 |
1022D |
座金 |
275
|
| 0060 |
10RKR |
ボールベアリング（５×８×２．５） |
715
|
|
0098 |
13XE2 |
ボディガード |
1155
|
| 0061 |
10R5T |
中間ギアバネ |
110
|
|
0099 |
10EF0 |
固定ボルト |
165
|
| 0062 |
10R5K |
中間ギア軸 |
275
|
|
0100 |
10R4Y |
内ゲリ当リ |
165
|
| 0063 |
13XDV |
中間ギア軸（Ｃ） |
275
|
|
0102 |
10PV4 |
ハンドル軸シール |
275
|
| 0064 |
10172 |
固定ボルト |
110
|
|
0104 |
104VX |
ボールベアリング（４×７×２．５） |
1375
|
| 0065 |
100YN |
固定ボルト |
165
|
|
0105 |
1022F |
ノブ固定軸パイプ |
385
|
| 0066 |
10GD4 |
座金 |
110
|
|
0106 |
1004X |
ハンドルノブ |
1155
|
| 0067 |
1017M |
固定ボルト |
110
|
|
0107 |
104FH |
座金 |
220
|
| 0068 |
108WH |
Ｏリング |
165
|
|
0108 |
103E9 |
固定ボルト |
110
|
| 0069 |
13XDW |
ハンドルスクリューキャップ組 |
1320
|
|
0109 |
10SML |
ハンドルキャップ |
495
|
| 0070 |
13XDX |
ボディ |
2970
|
|
0110 |
10TD4 |
アームカムフィン（付属品） |
110
|
| 0071 |
10R4U |
摺動子ガイド（Ａ） |
385
|
|
0131 |
13XEB |
スプール組 |
14300
|
| 0072 |
10092 |
Ｏリング |
165
|
|
0132 |
145QR |
抜ケ止メバネ |
110
|
| 0073 |
10R55 |
ウォームシャフト |
1155
|
|
0133 |
10TJV |
小判座金 |
935
|
| 0074 |
10TH6 |
ブッシュ |
385
|
|
0134 |
102XW |
耳付座金 |
165
|
| 0075 |
100XZ |
座金 |
220
|
|
0135 |
10BBQ |
小判座金 |
275
|
| 0076 |
10TK0 |
座金 |
165
|
|
0136 |
10R4W |
ドラグ座金（Ｂ） |
220
|
| 0077 |
13XDY |
ウォームシャフトカバー |
165
|
|
0137 |
13XEC |
フタ組 |
8580
|
| 0078 |
10QG5 |
固定ボルト |
110
|
|
0138 |
13XED |
ハンドル組 |
16720
|
| 0079 |
10R5N |
ウォームシャフトギアバネ |
220
|
|
0139 |
13XEE |
ハンドルシャンク組 |
8580
|
| 0080 |
10R5L |
ウォームシャフトギア |
935
|
|
BNKI |
13Y1J |

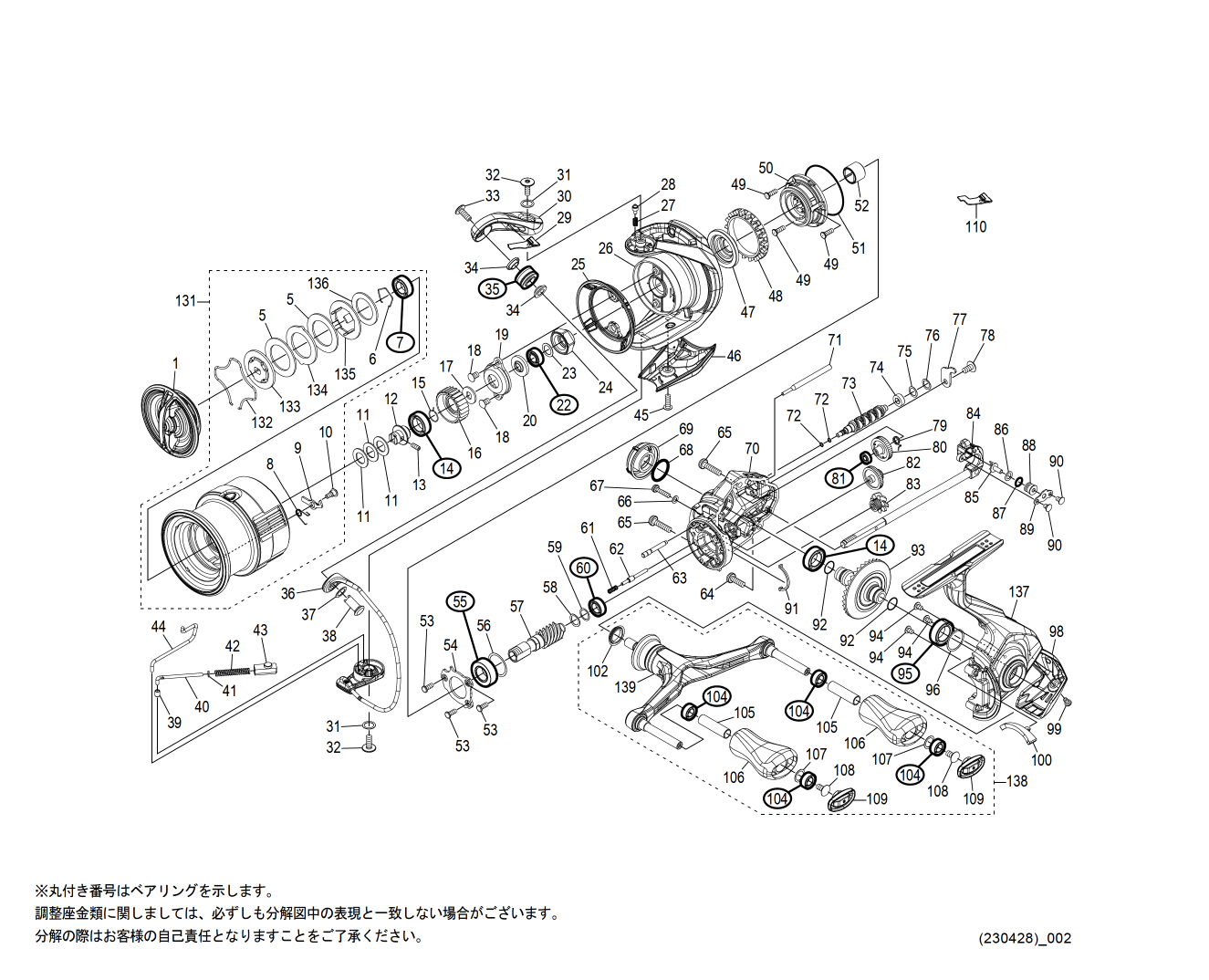

分解図（付属品） |
165
|
| 0081 |
10R5Q |
ボールベアリング（２Ｘ５Ｘ１．５） |
715
|
|
LRKM |
13D1P |
ラインローラー組 |
1925
|
| 0082 |
10R4Q |
中間ギア（Ｃ） |
825
|
|
MH01 |
13Y0R |
脚裏銘版 |
275
|
| 0083 |
10R4R |
中間ギア（大） |
825
|
|
TRST |
13PMG |
取扱説明書（付属品） |
165
|
