| ２２ＢＢＸＨＦ Ｃ３ＤＸＧＳＬ |
|
|
商品コード：
044921
|
 |
|
|
|
| 番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
|
番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
| 0001 |
13XZ7 |
スプール組 |
13750
|
|
0022 |
13Y03 |
アームカム |
715
|
| 0002 |
13XZ5 |
ドラグノブ組 |
2200
|
|
0023 |
10192 |
アームカム調整座金 |
110
|
| 0003 |
10B6J |
抜ケ止メバネ |
165
|
|
0024 |
10RFW |
固定ボルト |
165
|
| 0004 |
10Q6Q |
小判座金 |
165
|
|
0025 |
10K40 |
固定ボルト |
275
|
| 0005 |
102ZP |
ドラグ座金（Ａ） |
165
|
|
0026 |
1020L |
ラインローラーベアリングカラー |
275
|
| 0006 |
10BCP |
ドラグ耳付キ座金 |
605
|
|
0027 |
10TSK |
ラインローラー（ベアリング入り） |
2255
|
| 0007 |
10B9R |
小判座金 |
165
|
|
0028 |
13XZA |
ベール組 |
5610
|
| 0008 |
10C1D |
ドラグ座金 |
165
|
|
0029 |
1002S |
アーム固定軸座金 |
110
|
| 0009 |
101DN |
スプール座金 |
220
|
|
0030 |
13Y04 |
アーム固定軸 |
550
|
| 0010 |
103MK |
スプール受ケ（Ａ） |
165
|
|
0031 |
13KT3 |
内ゲリレバー |
220
|
| 0011 |
13ARZ |
スプール受ケ（Ｂ）組 |
2255
|
|
0032 |
10DKC |
アームバネガイド（Ａ）カラーブッシュ |
165
|
| 0012 |
13LMH |
スプール受ケカラー |
385
|
|
0033 |
10SAN |
アームバネガイド（Ａ） |
385
|
| 0013 |
13LQ0 |
スプール受ケ固定ピン |
165
|
|
0034 |
101D9 |
アームバネガイド（Ａ）カラー |
165
|
| 0014 |
13K4Y |
スプールピン固定バネ |
165
|
|
0035 |
10R2P |
アームカムバネ |
165
|
| 0015 |
1055M |
固定ボルト |
110
|
|
0036 |
10R2E |
アームカムバネガイド（Ｂ） |
275
|
| 0016 |
13KSS |
リテーナー |
165
|
|
0037 |
10DT7 |
固定ボルト |
165
|
| 0017 |
1004T |
ローターベアリングシール |
385
|
|
0038 |
13KT2 |
ベール取付カバー |
605
|
| 0018 |
13Y05 |
ローターナット |
440
|
|
0039 |
13AYE |
ブレーキツメバネ |
165
|
| 0019 |
13XZB |
ローター組 |
4950
|
|
0040 |
13NN3 |
ブレーキギアベアリングシール |
275
|
| 0020 |
10CGZ |
音出シバネ |
165
|
|
0041 |
10JDE |
摺動子座金（７×１０×０．３） |
110
|
| 0021 |
106ZC |
音出シピン |
165
|
|
0042 |
13MPA |
ピニオンギアカラー |
165
|
| ２２ＢＢＸＨＦ Ｃ３ＤＸＧＳＬ |
|
|
|
| 番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
|
番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
| 0043 |
13NRB |
ブレーキベアリング止メ輪 |
935
|
|
0091 |
10TK0 |
座金 |
165
|
| 0044 |
13DBN |
ブレーキツメ組 |
385
|
|
0092 |
100XZ |
座金 |
220
|
| 0045 |
13AYD |
ブレーキ板 |
935
|
|
0093 |
13MVG |
ウォームシャフトカバー |
165
|
| 0046 |
13MKH |
ブレーキ調整座金 |
165
|
|
0094 |
103L6 |
固定ボルト |
110
|
| 0047 |
13MK9 |
ブレーキ座金 |
165
|
|
0095 |
103N4 |
固定ボルト |
110
|
| 0048 |
13MKD |
ブレーキ座金 |
165
|
|
0096 |
13DD3 |
メインシャフト組 |
2805
|
| 0049 |
10KXA |
ボールベアリング（１２×２１×５） |
1705
|
|
0097 |
106VH |
ウォームシャフトピン |
385
|
| 0050 |
13AS2 |
ブレーキコア |
2805
|
|
0098 |
10RR9 |
座金 |
275
|
| 0051 |
10MGG |
固定ボルト |
110
|
|
0099 |
108W9 |
Ｏリング（３Ｘ５） |
165
|
| 0052 |
13NWW |
ブレーキギアベアリングシール |
165
|
|
0100 |
13LUB |
ウォームシャフトピンカラー |
110
|
| 0053 |
13Y0B |
ブレーキレバー（Ａ） |
3960
|
|
0101 |
13NR1 |
ウォームシャフトピン押エ板 |
165
|
| 0054 |
13MP5 |
ブレーキレバー銘版 |
495
|
|
0102 |
13JXE |
固定ボルト |
110
|
| 0055 |
13MPB |
ブレーキレバー（Ｂ） |
2255
|
|
0103 |
10EX8 |
ボールベアリング（８×１２×３．５） |
1375
|
| 0056 |
13LUM |
ブレーキレバーバネ |
165
|
|
0104 |
13Y10 |
座金 |
110
|
| 0057 |
13Y0V |
ブレーキレバーシート |
165
|
|
0105 |
10MPL |
固定ボルト |
110
|
| 0058 |
13MK1 |
固定ボルト |
275
|
|
0106 |
13Y06 |
ドライブギア |
2750
|
| 0059 |
13LV5 |
ブレーキシュー |
165
|
|
0107 |
13FMW |
座金 |
220
|
| 0060 |
10MLD |
固定ボルト |
110
|
|
0108 |
13JPA |
固定ボルト |
165
|
| 0061 |
103LJ |
固定ボルト |
110
|
|
0109 |
13Y0D |
フタフランジシール |
110
|
| 0062 |
13L0E |
ベアリング押サエ板 |
385
|
|
0110 |
13JXF |
固定ボルト |
110
|
| 0063 |
13AZ1 |
ブレーキ切換エバネ |
165
|
|
0111 |
13LNC |
内ゲリ当リ |
110
|
| 0064 |
13M30 |
Ｏリング |
385
|
|
0112 |
13XZJ |
脚付フタ組 |
10835
|
| 0065 |
10KY5 |
ブレーキシュー（Ｃ） |
110
|
|
0113 |
10L5M |
固定ボルト |
165
|
| 0066 |
13EN5 |
ブレーキレバー板 |
605
|
|
0114 |
13Y0F |
ボディガード |
1155
|
| 0067 |
13MNB |
セーフティーブレーキツメバネ |
165
|
|
0115 |
10EF0 |
固定ボルト |
165
|
| 0068 |
13MND |
ブレーキレバー板カラー |
165
|
|
0116 |
10LT4 |
固定ボルト |
165
|
| 0069 |
104Q6 |
ボールベアリング（７×１４×５） |
1375
|
|
0117 |
13LNB |
ストッパーバネＬ |
165
|
| 0070 |
13LL2 |
座金 |
110
|
|
0118 |
13NKK |
ローラークラッチインナーカラー |
275
|
| 0071 |
13MGK |
座金 |
165
|
|
0119 |
13NR2 |
ローラークラッチインナー |
715
|
| 0072 |
13LA9 |
ピニオンギア |
1375
|
|
0120 |
10G8G |
座金 |
110
|
| 0073 |
10RKR |
ボールベアリング（５×８×２．５） |
715
|
|
0121 |
10SAM |
ボールベアリング（４×７×２） |
1375
|
| 0074 |
106M8 |
ウォームシャフトブッシュ（前） |
275
|
|
0122 |
13ESL |
ローラークラッチ組 |
2145
|
| 0075 |
13LYD |
ウォームシャフトギア |
935
|
|
0123 |
13MPJ |
ハンドル軸（Ｃ） |
990
|
| 0076 |
13XZD |
脚無ボディ組 |
2750
|
|
0124 |
13MD3 |
ハンドル軸ユルミ止メ座金 |
165
|
| 0077 |
13MJT |
ブレーキレバー固定軸 |
385
|
|
0125 |
13MHW |
ハンドル軸（Ｂ） |
935
|
| 0078 |
13RUR |
ブレーキブッシュ |
110
|
|
0126 |
13NLQ |
ローラークラッチ板 |
2035
|
| 0079 |
13RUS |
ブレーキスプリング |
110
|
|
0127 |
104PP |
ボールベアリング（７×１１×３） |
1375
|
| 0080 |
13S0T |
ブレーキスプリングガイド |
110
|
|
0128 |
13Y0W |
ユニットプレート |
5500
|
| 0081 |
13PL2 |
座金 |
110
|
|
0129 |
13XZN |
ハンドル組 |
19800
|
| 0082 |
13L4T |
ボールベアリング（２Ｘ６Ｘ２．３） |
880
|
|
0130 |
13MPH |
ハンドル軸シール |
275
|
| 0083 |
13NWY |
ナイロンナット |
330
|
|
0131 |
13XZM |
ハンドルシャンク組 |
10450
|
| 0084 |
13JZX |
Ｏリング |
385
|
|
0132 |
10PXZ |
ハンドルノブブッシュ |
165
|
| 0085 |
13Y0X |
カバープレート |
935
|
|
0133 |
10R38 |
ハンドルノブ |
1705
|
| 0086 |
13Y02 |
固定ボルト |
110
|
|
0134 |
104FH |
座金 |
220
|
| 0087 |
13LU8 |
摺動子ガイド |
275
|
|
0135 |
104VX |
ボールベアリング（４×７×２．５） |
1375
|
| 0088 |
10JAB |
Ｏリング |
165
|
|
0136 |
103E9 |
固定ボルト |
110
|
| 0089 |
13Y0C |
ウォームシャフト |
605
|
|
0137 |
10R3A |
ハンドルキャップ |
385
|
| 0090 |
1009C |
ウォームシャフトブッシュ |
165
|
|
0211 |
13PE7 |
座金 |
110
|
| ２２ＢＢＸＨＦ Ｃ３ＤＸＧＳＬ |
|
|
|
| 番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
|
番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
| 0212 |
13YJB |
座金 |
110
|
|
BNKI |
13Y1H |

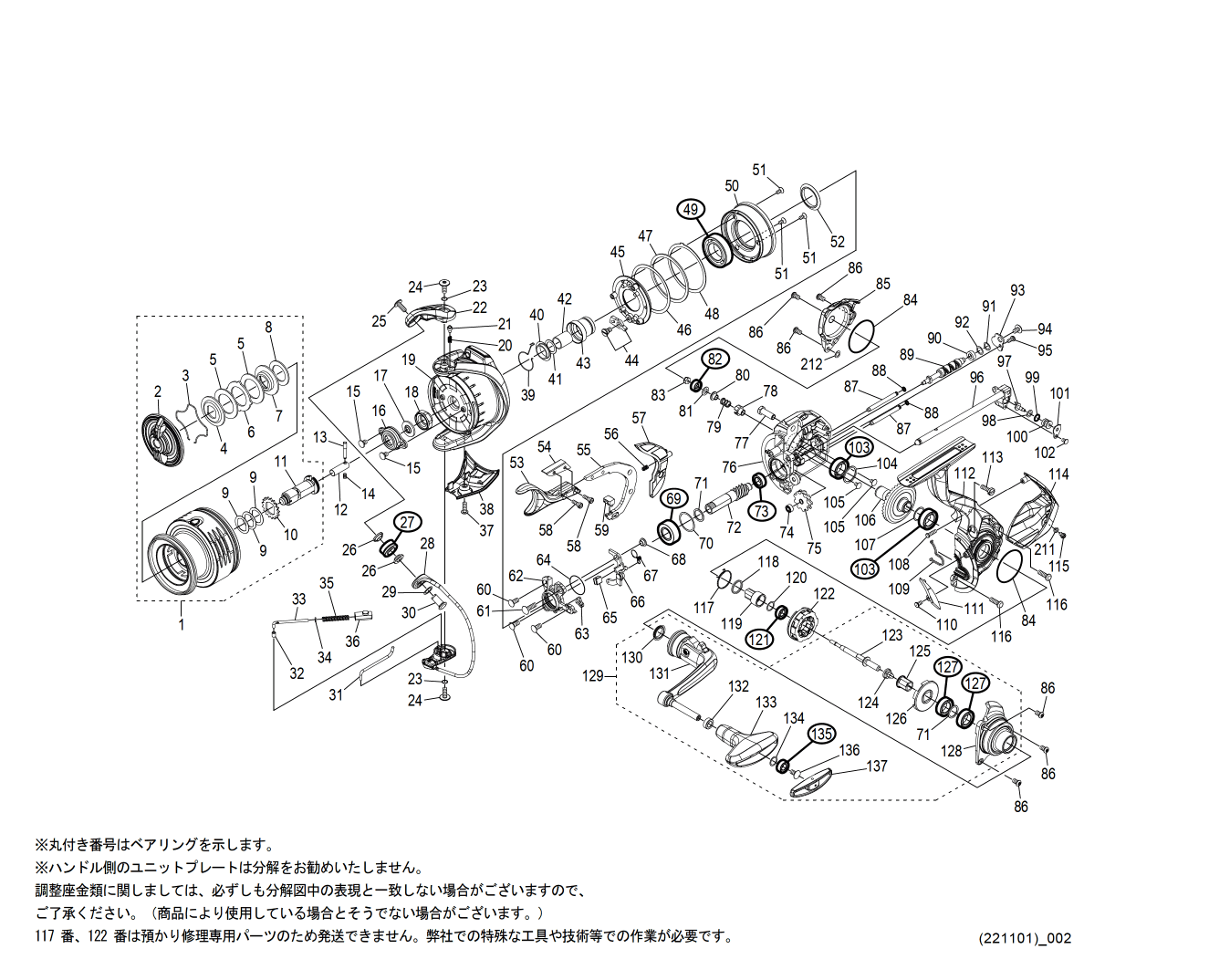

分解図（付属品） |
110
|
| *F01 |
13QQ8 |
リール袋（付属品） |
1155
|
|
MH01 |
13Y0L |
脚裏銘版 |
110
|
| AC02 |
13R2V |
号数シール（付属品） |
275
|
|
TRST |
13PM8 |
取扱説明書（付属品） |
275
|
