| １９ステラ Ｃ３０００ＳＤＨ |
|
|
商品コード：
04130
|
 |
|
|
|
部品
番号 |
部品名 |
本体価格
（税込） |
|
部品
番号 |
部品名 |
本体価格
（税込） |
| 0001 |
ドラグノブ組 |
10,120 |
|
0025 |
ラインローラー（ベアリング入り） |
3,960 |
| 0004 |
ドラグ座金 |
165 |
|
0026 |
ローターツバ |
935 |
| 0005 |
ベアリング抜ケ止メ |
110 |
|
0027 |
音出シピン |
165 |
| 0006 |
ボールベアリング（６×１０×３） |
1,375 |
|
0028 |
音出シバネ |
165 |
| 0007 |
スプールピンバネ |
165 |
|
0029 |
アームカム |
715 |
| 0008 |
スプールピン |
165 |
|
0030 |
固定ボルト |
275 |
| 0009 |
固定ボルト |
165 |
|
0031 |
固定ボルト |
605 |
| 0011 |
スプール座金 |
220 |
|
0032 |
アームカムバネカバー |
1,155 |
| 0012 |
セットスクリュー（Ｍ２×５） |
165 |
|
0033 |
固定ボルト |
275 |
| 0013 |
メインシャフトベアリングガイド |
605 |
|
0034 |
ローター組 |
9,020 |
| 0014 |
ボールベアリング（７×１１×３） |
1,375 |
|
0035 |
内ゲリレバー |
275 |
| 0015 |
ラチェットバネ |
165 |
|
0036 |
アームバネガイド（Ａ）カラー |
165 |
| 0016 |
ドラグ音出シラチェット |
275 |
|
0037 |
アームカムバネ |
165 |
| 0017 |
スプール受ケ |
165 |
|
0038 |
アームバネガイド（Ｂ） |
275 |
| 0018 |
固定ボルト |
110 |
|
0040 |
アーム固定軸 |
385 |
| 0019 |
リテーナー |
275 |
|
0041 |
アームバネガイド（Ａ） |
385 |
| 0020 |
ローターベアリングシール |
385 |
|
0042 |
アームバネガイド（Ａ）カラーブッシュ |
165 |
| 0021 |
ローター受ケカラー組（ベアリング入り） |
1,705 |
|
0043 |
ベール組 |
4,510 |
| 0022 |
ローターナット |
935 |
|
0044 |
ベール取付ケカムカラー |
165 |
| 0023 |
固定ボルト |
110 |
|
0045 |
固定ボルト |
605 |
| 0024 |
ラインローラーベアリングカラー |
275 |
|
0046 |
ベール取付ケカバー |
1,705 |
| １９ステラ Ｃ３０００ＳＤＨ |
|
|
|
部品
番号 |
部品名 |
本体価格
（税込） |
|
部品
番号 |
部品名 |
本体価格
（税込） |
| 0047 |
ベール取付ケカムカバー |
165 |
|
0089 |
ウォームシャフトピン |
495 |
| 0048 |
ローターカラー |
935 |
|
0090 |
メインシャフト組 |
3,080 |
| 0049 |
フリクションリング |
385 |
|
0091 |
ボディガード |
1,155 |
| 0050 |
固定ボルト |
165 |
|
0092 |
固定ボルト |
165 |
| 0051 |
ローラークラッチ組 |
1,265 |
|
0093 |
固定ボルト |
165 |
| 0052 |
Ｏリング |
165 |
|
0094 |
ウォームシャフトカバー |
165 |
| 0053 |
ローラークラッチインナー |
385 |
|
0095 |
座金 |
165 |
| 0054 |
固定ボルト |
165 |
|
0096 |
座金 |
220 |
| 0055 |
ベアリング押サエ板 |
275 |
|
0097 |
ボールベアリング（３×６×２．５） |
1,375 |
| 0056 |
ボールベアリング（７×１３×４） |
1,375 |
|
0098 |
ウォームシャフト |
1,155 |
| 0057 |
座金 |
220 |
|
0099 |
Ｏリング |
165 |
| 0059 |
座金 |
165 |
|
0100 |
摺動子ガイド（Ｂ） |
385 |
| 0060 |
ピニオンギア スペーサー |
110 |
|
0101 |
中間ギア（Ｓ） |
825 |
| 0061 |
ボールベアリング（５×８×２．５） |
715 |
|
0102 |
座金 |
165 |
| 0062 |
摺動子ガイド（Ａ） |
385 |
|
0104 |
固定ボルト |
110 |
| 0063 |
中間ギア軸 |
385 |
|
0105 |
ハンドルスクリューキャップ |
1,705 |
| 0065 |
ボールベアリング（２×５×２．５） |
1,375 |
|
0106 |
Ｏリング |
165 |
| 0066 |
ウォームシャフトギア |
935 |
|
0107 |
座金 |
110 |
| 0068 |
固定ボルト |
165 |
|
0108 |
座金 |
110 |
| 0069 |
ボールベアリング（７×１３×４） |
1,375 |
|
0142 |
ピニオンギア |
2,035 |
| 0070 |
内ゲリ当タリ |
165 |
|
0144 |
ドライブギア |
3,960 |
| 0071 |
フタフランジシール |
275 |
|
0147 |
中間ギア（Ｌ） |
935 |
| 0072 |
フタ組 |
5,610 |
|
0161 |
抜ケ止メバネ |
110 |
| 0073 |
固定ボルト |
110 |
|
0162 |
小判座金 |
935 |
| 0074 |
ハンドル軸シール |
275 |
|
0163 |
耳付座金 |
165 |
| 0075 |
ハンドル軸ツバ（Ｂ） |
935 |
|
0164 |
小判座金 |
275 |
| 0078 |
ボールベアリング（４×７×２．５） |
1,375 |
|
0165 |
ドラグ座金 |
165 |
| 0079 |
ノブ固定軸パイプ |
385 |
|
0191 |
スプール組 |
14,630 |
| 0080 |
ハンドルノブ組 |
2,255 |
|
0192 |
ボディ組 |
16,830 |
| 0081 |
座金 |
110 |
|
0193 |
ハンドルシャフト組 |
10,120 |
| 0082 |
固定ボルト |
110 |
|
0194 |
ハンドル組 |
16,830 |
| 0083 |
ハンドルキャップ |
605 |
|
0131 |
脚保護シート |
275 |
| 0085 |
ウォームシャフトピン押サエ板 |
165 |
|
*F01 |
リール袋 |
1,265 |
| 0086 |
ウォームシャフトピンカラー |
275 |
|
TRST |
取扱説明書 |
165 |
| 0087 |
Ｏリング |
165 |
|
BNKI |

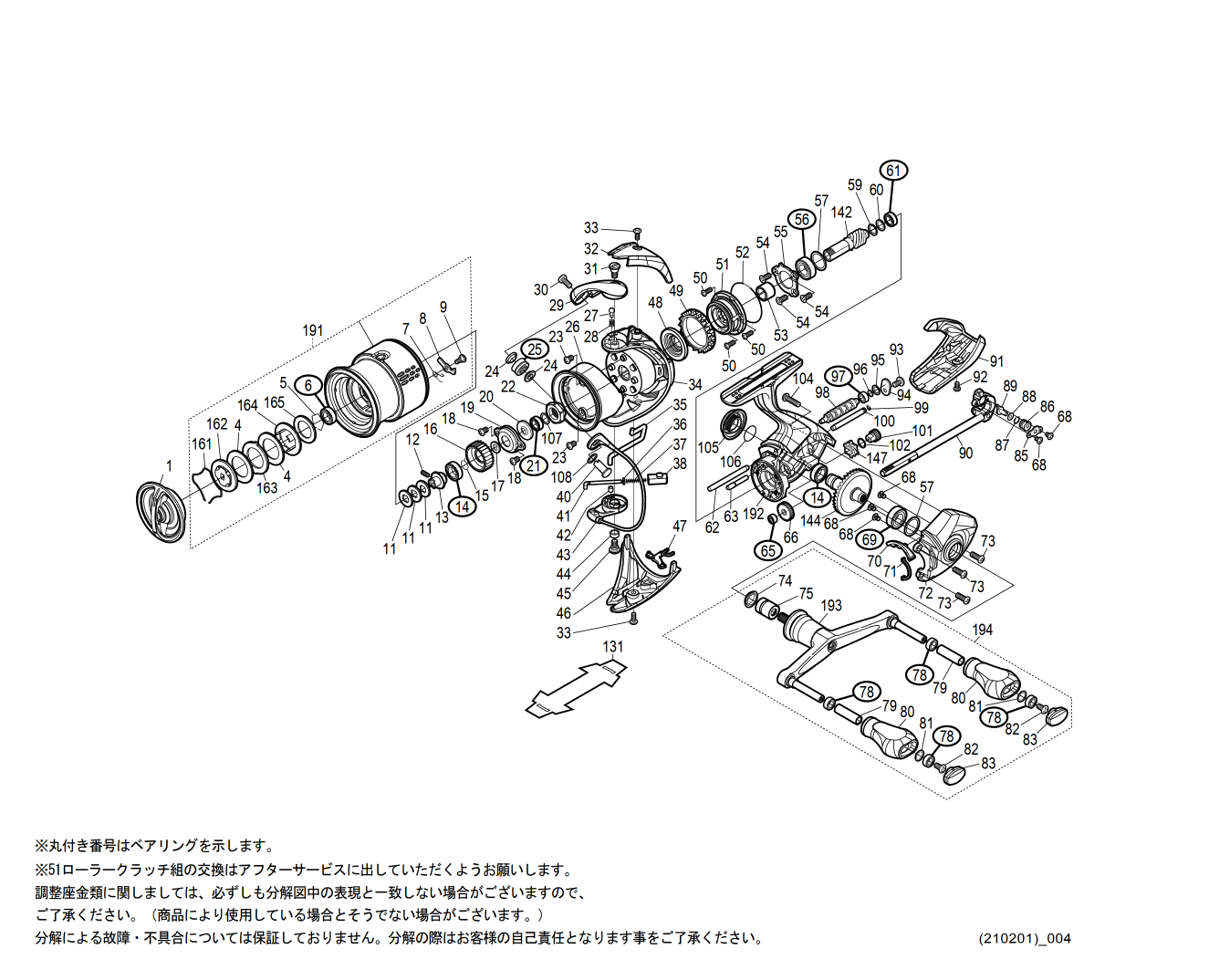

分解図 |
165 |
| 0088 |
座金 |
220 |
|
ITOS |
スプール糸止メシール |
165 |
