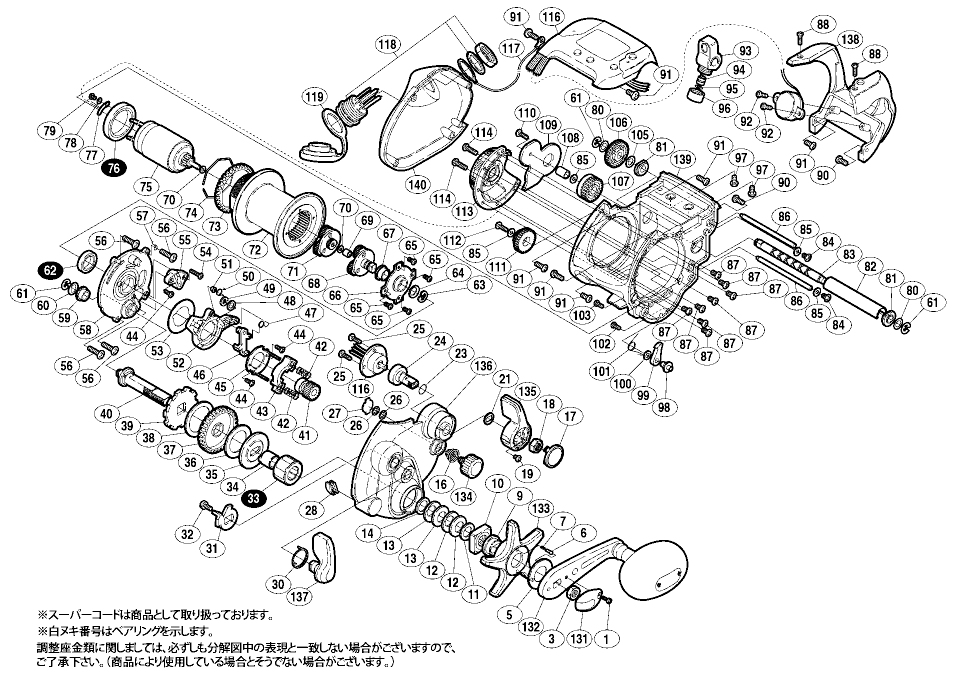

09電動丸 1000SH

商品コード: 025746



番号 S Part
No.
品目名 本体価格
(税込)
番号 S Part
No.
品目名 本体価格
(税込)
*F01 13WJD リール袋 1155 0027 1085L スプールドラグ座金(A) 110
0001 10QG0 固定ボルト 110 0028 106K3 糸止メ 165
0003 10FSX ハンドル固定ナット 275 0030 10Q6Z クラッチレバー位置決メバネ 110
0005 10J1S 音出シ座金 165 0031 10BVG クラッチレバーカム 165
0006 10BT1 音出シピン 110 0032 10F8M クラッチ切換エレバー固定ボルト 275
0007 10BT3 スプールドラグバネ 110 0033 10F5D ローラークラッチベアリングA-RB 1705
0009 10KZL ハンドル受ケ 275 0034 10BN6 インナーチューブA-RB 605
0010 10A3J スタードラグナット 275 0035 10D4N スタードラグ板 275
0011 10BR1 ベアリング押エ 165 0036 10CKP スタードラグ座金A 275
0012 10EW3 サラバネ(DB8L) 165 0037 10Q9V メインギヤ 1705
0013 1052E サラバネ(DB8H) 165 0038 10D30 スタードラグ座金B 495
0014 10J14 メインギヤ軸カラー 110 0039 10D8R ストッパーギヤ 275
0016 10BRG スプールドラグユルミ止メバネ 110 0040 13UGL メインギヤ軸 1155
0017 10N71 レバースイッチ銘版 275 0041 13GSP ピニオンギヤ組 1155
0018 10NAS 固定ナット 275 0042 104BT クラッチヨークバネ 110
0019 103N3 固定ボルト 110 0043 13SYV クラッチヨーク 275
0021 10NAQ 小判座金 165 0044 10LVE 固定ボルト 110
0023 10NAR Oリング 165 0045 10F68 クラッチカム押エ板 275
0024 10N76 レバーインサート軸 385 0046 10MQQ クラッチツメ 275
0025 10LZF 固定ボルト 110 0047 10QCN クラッチツメバネ 165
0026 105SB CS形止メ輪3 110 0048 105EV クラッチツメ間座 110
09電動丸 1000SH



番号 S Part
No.
品目名 本体価格
(税込)
番号 S Part
No.
品目名 本体価格
(税込)
0049 105NK E型止メ輪2.5 110 0091 10LSR 固定ボルト 110
0050 104CC クラッチレバーバネ 165 0092 103GS 固定ボルト 110
0051 10F22 クラッチカム間座 110 0093 10P37 レベルワインド組 605
0052 10K21 クラッチカム 385 0094 10FFZ ウォームシャフトピン 275
0053 13T5L クラッチカム座金 110 0095 10706 クロスギヤピン調整座金 110
0054 10LPU 固定ボルト 110 0096 10BHT レベルワインド受ケ 165
0055 13T5U クラッチツメスライド台 275 0097 103L4 固定ボルト 110
0056 10PMK 固定ボルト 110 0098 10PE0 ストッパー固定軸 275
0057 13T64 本体固定板アース線 165 0099 10PFW ストッパーツメ 385
0058 13SXR 本体A固定板 1705 0100 10HTU ストッパー固定軸座金 110
0059 10BQ2 ドライブギア軸ブッシュ 165 0101 10CBM ストッパーツメバネ 165
0060 1058F メインギヤ軸座金(A) 110 0102 103NP 固定ボルト 110
0061 105NE E型止メ輪3 110 0103 103NH 固定ボルト 110
0062 104VL ボールベアリング(10X15X3) 935 0105 10HYS 座金 110
0063 105S3 Cトメワ(No5103-25) 110 0106 10N9A クロスギヤ用ギヤ 385
0064 105PP 減速ギヤプレートBトメ座金 110 0107 10MZL カウンターギヤ(B)組 385
0065 10MT4 固定ボルト 110 0108 13VEN カウンターギヤ(B)用カラーB 165
0066 13STV スプール右サイドプレート 935 0109 10QC7 リード線カバー(A) 165
0067 13SUU 減速ギヤ用プレート(B)軸受ケ 385 0110 103LS 固定ボルト 110
0068 13GYS 減速ギヤ用プレート(B)組 1705 0111 10LWE クロスギヤ伝達用ギヤ 275
0069 10MCV 減速ギア用プレート(B)軸ブッシュ 275 0112 10QG5 固定ボルト 110
0070 1055P 遊星ギヤ調整座金 110 0113 13GVP モーターホルダー組 2255
0071 13GYT 減速ギヤ用プレート(A)組 1155 0114 10M2M 固定ボルト 110
0072 13GLH スプール 4510 0116 13JAT カウンターユニット組 22330
0073 10CUV カウンターギヤ(A) 605 0117 13JLZ アース用線 385
0074 106PT カウンターギヤ(A)止メ 165 0118 10EV2 コネクタ 2255
0075 13GWT モーター組 5610 0119 104Z9 ソケット防水パッキン 385
0076 10HWJ ボールベアリング(20X27X4) 2695 0131 10QUD リテーナー 275
0077 13SWP モーターホルダー基板組 605 0132 13J2J ハンドル組 3960
0078 13JVF 座金 110 0133 13UW1 スタードラグ 605
0079 10LV5 固定ボルト 110 0134 13TZR スプールドラグツマミ 275
0080 105KH 座金 110 0135 13VF4 レバースイッチ 605
0081 10NDN クロスギヤ受ケA 110 0136 13H8V 本体A 4510
0082 10NMR レベルワインドパイプ 605 0137 13U5U クラッチ切換エレバー 495
0083 13RZD クロスギヤ軸 1155 0138 13S90 レベルワインドガード 2255
0084 103CB 固定ボルト 110 0139 13RT1 本体枠 5610
0085 105EN クロスギヤ伝達ギヤA取付ケ座金 165 0140 13FKU 本体B 4510
0086 10PAG レベルワインド棒A 275 BNKI 13WPV 分解図(付属品) 165
0087 103ED 固定ボルト 110 LINE 10CW0 ライン通し 165
0088 103C1 固定ボルト 110 TRST 13VM5 取扱説明書(付属品) 495
0090 10LSZ 固定ボルト 110
