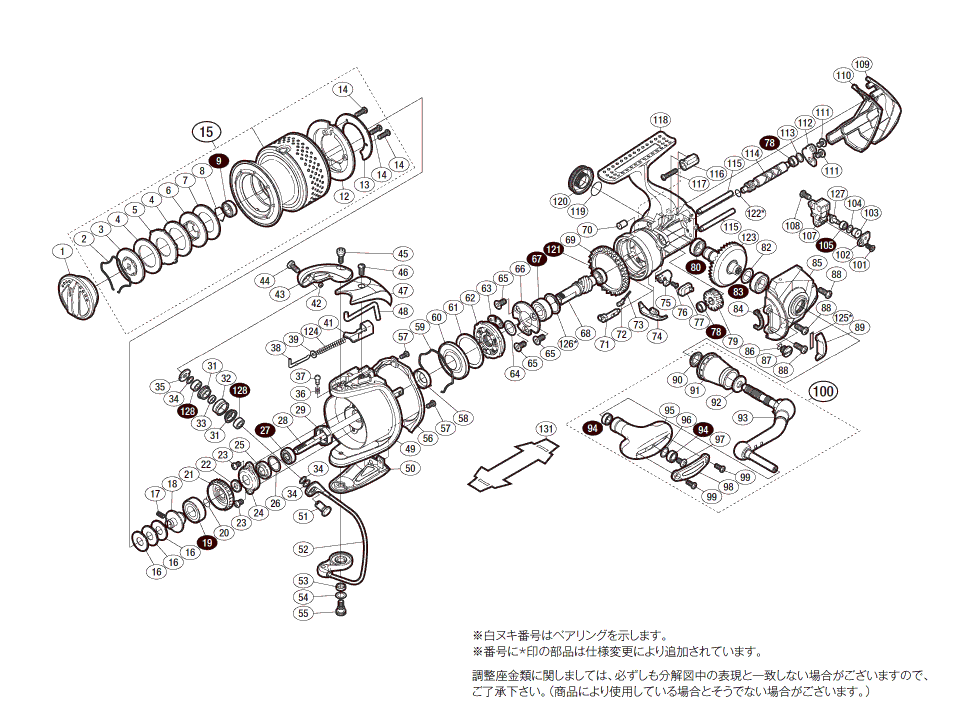

| ’10 ステラ 4000 |
|
|
商品コード：
02436
|
 |
|
|
|
部品
番号 |
部品名 |
本体価格
（税込） |
|
部品
番号 |
部品名 |
本体価格
（税込） |
| 0001 |
ドラグツマミ組 |
10,120 |
|
0024 |
リテーナ |
165 |
| 0002 |
抜ケ止メバネ |
165 |
|
0025 |
回転枠ベアリングシール |
275 |
| 0003 |
小判座金 |
935 |
|
0026 |
座金 |
165 |
| 0004 |
ドラグ座金 |
165 |
|
0027 |
回転枠受ケカラー組 |
1,705 |
| 0005 |
耳付座金 |
605 |
|
0028 |
スプール軸 |
1,705 |
| 0006 |
小判座金 |
385 |
|
0029 |
回転枠ナット |
385 |
| 0007 |
ドラグ座金 |
165 |
|
0031 |
アームローラーブッシュ |
110 |
| 0008 |
ベアリング抜ケ止メ |
110 |
|
0032 |
アームローラ |
1,155 |
| 0009 |
ＳＡＲＢ（φ6×φ10×3） |
1,375 |
|
0033 |
ローラーベアリングカラー |
275 |
| 0012 |
スプールピンカバー |
275 |
|
0034 |
座金 |
110 |
| 0013 |
スプールピンカバー銘版 |
275 |
|
0035 |
アームローラー受ケ |
165 |
| 0014 |
固定ボルト |
110 |
|
0036 |
音出シバネ |
165 |
| 0015 |
スプール組 |
15,730 |
|
0037 |
音出シピン |
165 |
| 0016 |
スプール座金 |
110 |
|
0038 |
アームバネガイド（Ａ） |
165 |
| 0017 |
セットスクリュー（M2×5） |
165 |
|
0039 |
アームバネガイド（Ａ）カラー |
165 |
| 0018 |
スプール軸ベアリングガイド |
605 |
|
0041 |
アームカムバネシート |
275 |
| 0019 |
ＳＡＲＢ（φ8×φ16×5） |
1,375 |
|
0042 |
アームローラ注油穴キャップ |
165 |
| 0020 |
ラチェットバネ |
165 |
|
0043 |
アームカム |
605 |
| 0021 |
ドラグ音出シラチェット |
275 |
|
0044 |
固定ボルト |
275 |
| 0022 |
スプール受ケ |
165 |
|
0045 |
固定ボルト |
275 |
| 0023 |
固定ボルト |
275 |
|
0046 |
固定ボルト |
275 |
| ’10 ステラ 4000 |
|
|
|
部品
番号 |
部品名 |
本体価格
（税込） |
|
部品
番号 |
部品名 |
本体価格
（税込） |
| 0047 |
アームカムバネカバー |
1,155 |
|
0090 |
ハンドル軸シール |
275 |
| 0048 |
内ゲリレバー |
275 |
|
0091 |
ハンドル軸ツバ |
2,255 |
| 0049 |
回転枠 |
9,020 |
|
0092 |
ハンドル座金 |
165 |
| 0050 |
取付ケカムカバー |
1,705 |
|
0093 |
ハンドル |
4,510 |
| 0051 |
アーム固定軸 |
275 |
|
0094 |
ＳＡＲＢ（φ4×φ7×2.5） |
1,375 |
| 0052 |
ベールアーム組 |
3,410 |
|
0095 |
ハンドルニギリ |
1,705 |
| 0053 |
ベール取付ケカムカラー |
165 |
|
0096 |
座金 |
220 |
| 0054 |
座金 |
110 |
|
0097 |
固定ボルト |
110 |
| 0055 |
固定ボルト |
385 |
|
0098 |
ハンドルニギリ銘版 |
385 |
| 0056 |
回転枠ガード |
1,155 |
|
0099 |
固定ボルト |
110 |
| 0057 |
固定ボルト |
110 |
|
0100 |
ハンドル組 |
11,220 |
| 0058 |
回転枠カラー |
275 |
|
0101 |
固定ボルト |
110 |
| 0059 |
ローラークラッチシール抜ケ止メ |
165 |
|
0102 |
クロスギヤピン押サエ板 |
385 |
| 0060 |
ローラークラッチシール |
275 |
|
0103 |
クロスギヤピンカラー |
275 |
| 0061 |
ローラークラッチアウター座金 |
165 |
|
0104 |
座金 |
110 |
| 0062 |
ローラークラッチ組 |
1,155 |
|
0105 |
ＳＡＲＢ（φ2×φ5×2.5） |
1,375 |
| 0063 |
ローラークラッチ板 |
165 |
|
0107 |
摺動子 |
605 |
| 0064 |
座金 |
110 |
|
0108 |
固定ボルト |
110 |
| 0065 |
固定ボルト |
165 |
|
0109 |
本体ガード |
1,155 |
| 0066 |
ベアリング押サエ板 |
275 |
|
0110 |
本体カバー |
165 |
| 0067 |
ボールベアリング（7×14×5 SARB） |
1,375 |
|
0111 |
固定ボルト |
110 |
| 0068 |
ピニオンギヤ |
1,155 |
|
0112 |
クロスギヤ軸カバー |
275 |
| 0069 |
フリクションリング |
385 |
|
0113 |
座金 |
110 |
| 0070 |
本体フランジシール |
275 |
|
0114 |
クロスギヤ軸 |
1,155 |
| 0071 |
ストッパーカム |
275 |
|
0115 |
摺動子ガイド |
275 |
| 0072 |
ストッパーバネガイド |
165 |
|
0116 |
本体ガードカラー |
275 |
| 0073 |
クリックバネ |
165 |
|
0117 |
固定ボルト |
110 |
| 0074 |
内ゲリ当タリ |
165 |
|
0118 |
本体 |
16,830 |
| 0075 |
ストッパーツマミ |
385 |
|
0119 |
Ｏリング |
165 |
| 0076 |
固定ボルト |
165 |
|
0120 |
防水キャップ |
1,705 |
| 0077 |
ストッパーツマミカバー |
275 |
|
0121 |
ＳＡＲＢ（φ6×φ10×3） |
1,375 |
| 0078 |
ＳＡＲＢ（φ3×φ6×2.5） |
1,375 |
|
0122 |
クロスギヤ軸カラー |
275 |
| 0079 |
クロスギヤ用ギヤ |
605 |
|
0123 |
ドライブギア組 |
3,410 |
| 0080 |
ＳＡＲＢ（φ7×φ11×3） |
1,375 |
|
0124 |
アームカムバネ |
165 |
| 0082 |
座金（φ7×φ10） |
110 |
|
0125 |
フリクションリングスペーサーシート（調整用） |
110 |
| 0083 |
ＲＳＡＲＢ（φ7×φ13×4） |
1,375 |
|
0126 |
座金 |
110 |
| 0084 |
フタフランジシール |
275 |
|
0127 |
ウォームシャフトピン |
385 |
| 0085 |
フタ |
5,610 |
|
0128 |
ボールベアリング（4×7×2.5 SARB） |
1,375 |
| 0086 |
Ｏリング |
165 |
|
0131 |
脚保護シート（付属品） |
275 |
| 0087 |
注油穴キャップ |
385 |
|
*F01 |
リール袋（付属品） |
1,375 |
| 0088 |
固定ボルト |
110 |
|
TRST |
取扱説明書（付属品） |
275 |
| 0089 |
フリクションリングスペーサー |
275 |
|
BNKI |
分解図（付属品） |
165 |
