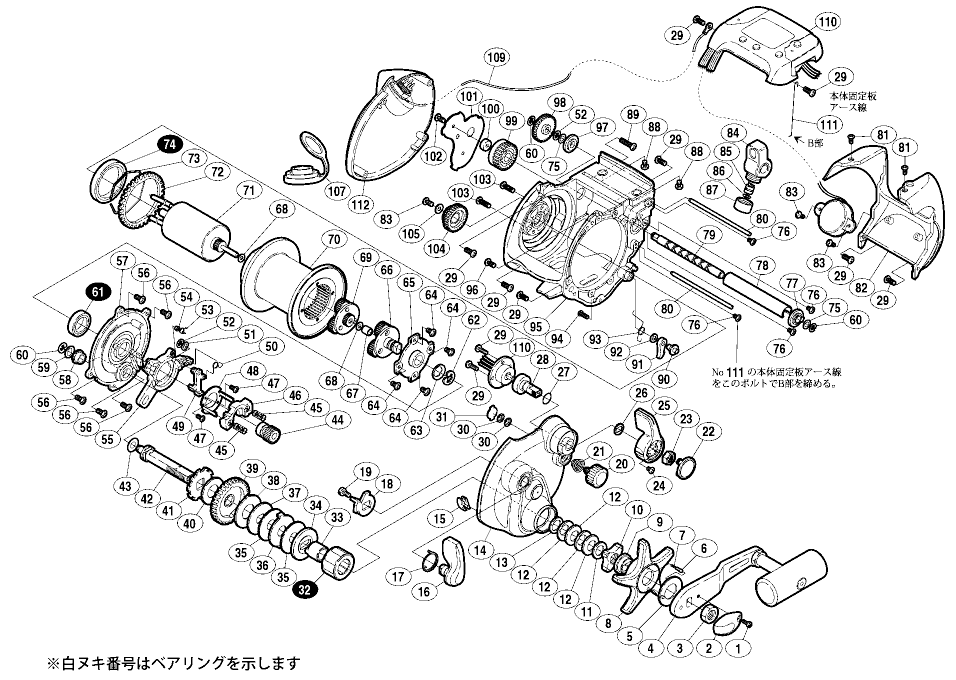

07電動丸3000

商品コード: 022011



番号 S Part
No.
品目名 本体価格
(税込)
番号 S Part
No.
品目名 本体価格
(税込)
0001 10QG4 固定ボルト 110 0022 10N71 レバースイッチ銘版 275
0002 10QUE リテーナー 275 0023 10NAS 固定ナット 275
0003 10FSX ハンドル固定ナット 275 0024 103N3 固定ボルト 110
0004 13J2N ハンドル組 3410 0025 13VEZ レバースイッチ 605
0005 10J1S 音出シ座金 165 0026 10NAQ 小判座金 165
0006 10BT1 音出シピン 110 0027 10NAR Oリング 165
0007 10BT3 スプールドラグバネ 110 0028 10N76 レバーインサート軸 385
0008 10B63 スタードラグ 495 0029 10LZF 固定ボルト 110
0009 10KZL ハンドル受ケ 275 0030 105SB CS形止メ輪3 110
0010 10A3J スタードラグナット 275 0031 1085L スプールドラグ座金(A) 110
0011 10BR1 ベアリング押エ 165 0032 10F5D ローラークラッチベアリングA-RB 1705
0012 1052E サラバネ(DB8H) 165 0033 10BN6 インナーチューブA-RB 605
0013 104L5 スプール軸座金(A) 110 0034 10762 スタードラグ座金(C) 165
0014 13H8X 本体A 2805 0035 13V8R スタードラグ座金(I) 495
0015 106K3 糸止メ 165 0036 10LBE スタードラグ座金(E) 165
0016 13U5M クラッチ切換エレバー 495 0037 13V8F スタードラグ座金(F) 165
0017 10Q6Z クラッチレバー位置決メバネ 110 0038 13UM3 スタードラグ座金(A) 495
0018 10BVG クラッチレバーカム 165 0039 13UNZ メインギヤ 2255
0019 10F8M クラッチ切換エレバー固定ボルト 275 0040 13USX スタードラグ座金(B) 495
0020 13TZK スプールドラグツマミ 275 0041 10D8R ストッパーギヤ 275
0021 10BRG スプールドラグユルミ止メバネ 110 0042 13UGE メインギヤ軸 1155
07電動丸3000



番号 S Part
No.
品目名 本体価格
(税込)
番号 S Part
No.
品目名 本体価格
(税込)
0043 13PDW メインギヤ軸座金(C) 110 0081 103C1 固定ボルト 110
0044 13GSQ ピニオンギヤ組 1705 0082 13S91 レベルワインドガード 1155
0045 104BU クラッチヨークバネ 110 0083 103KY 固定ボルト 110
0046 1047W クラッチヨーク 165 0084 10P37 レベルワインド組 605
0047 103N8 固定ボルト 110 0085 10FFZ ウォームシャフトピン 275
0048 10F69 クラッチカム押エ板 275 0086 10707 クロスギヤピン調整座金 110
0049 10MQQ クラッチツメ 275 0087 10BHT レベルワインド受ケ 165
0050 10QCN クラッチツメバネ 165 0088 103NP 固定ボルト 110
0051 105EV クラッチツメ間座 110 0089 10M32 固定ボルト 110
0052 105NK E型止メ輪2.5 110 0090 10PE0 ストッパー固定軸 275
0053 104CC クラッチレバーバネ 165 0091 10PFW ストッパーツメ 385
0054 10F22 クラッチカム間座 110 0092 10HTU ストッパー固定軸座金 110
0055 13U4J クラッチカム 385 0093 13T2N ストッパーツメバネ 165
0056 10PMK 固定ボルト 110 0094 10MT9 固定ボルト 110
0057 13SXT 本体A固定板 825 0095 13G43 本体枠組 4730
0058 10BQ2 ドライブギア軸ブッシュ 165 0096 10LSR 固定ボルト 110
0059 1058E メインギヤ軸座金(A) 110 0097 104SX クロスギヤウケB 110
0060 105NE E型止メ輪3 110 0098 13S1H クロスギヤ用ギヤ 385
0061 13T4D ボールベアリング(12X18X4) 935 0099 10MZL カウンターギヤ(B)組 385
0062 105S4 Cトメワ(No5103-31) 110 0100 106PZ カウンターギヤ(B)用カラーB 165
0063 105PV 減速ギヤ用プレートB止メ座金 110 0101 13RW8 リード線カバー 165
0064 103E9 固定ボルト 110 0102 103LJ 固定ボルト 110
0065 13STX スプール右サイドプレート 385 0103 10M2M 固定ボルト 110
0066 13GZD 減速ギヤ用プレート(B)組 1155 0104 13SUA クロスギヤ伝達用ギヤ 275
0067 10MCV 減速ギア用プレート(B)軸ブッシュ 275 0105 105EN クロスギヤ伝達ギヤA取付ケ座金 165
0068 13JVH 遊星ギヤ調整座金(A) 110 0106 13FKY 本体B 2255
0069 13GYP 減速ギヤ用プレート(A)組 1155 0107 104SM ソケット防水パッキンB 385
0070 13GLC スプール 4510 0108 10EV2 コネクタ 2255
0071 13GWA モーター組 3190 0109 13JM1 アース用線 385
0072 13VCR カウンターギヤ(A) 605 0110 13JAN カウンターユニット組 13475
0073 13VEH カウンターギヤ(A)止メ 165 0111 13T65 本体固定板アース線 165
0074 13SQJ ボールベアリング(25×32×4) 3520 0112 13FL8 本体B組 3410
0075 10HVC 調整座金0.4 110 9999 104SH コネクタ 2255
0076 10MT5 固定ボルト 110 BNKI 13WPK 分解図(付属品) 165
0077 13S1Q クロスギヤ受ケA 110 LINE 10CW0 ライン通し 165
0078 10NMP レベルワインドパイプ 605 STMK 13WXA 下巻きゲージ 165
0079 13RZE クロスギヤ軸 1155 TRST 13VLN 取扱説明書 495
0080 13S3V レベルワインド棒 275
