| ティアグラ １３０Ａ |
|
|
商品コード：
020376
|
 |
|
|
|
| 番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
|
番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
| *F01 |
13WJM |
リール袋 |
2805
|
|
0021 |
105RY |
Ｅ型止メ輪５ |
110
|
| 0001 |
10PHP |
固定ボルト |
165
|
|
0022 |
10PMA |
固定ボルト |
165
|
| 0002 |
109XD |
リテーナーカバー |
385
|
|
0023 |
10CA0 |
レバーガイド |
4510
|
| 0003 |
10LZ9 |
固定ボルト |
110
|
|
0024 |
108GT |
ドラグレバー座金（Ｂ） |
165
|
| 0004 |
10PWH |
ロックプレートバネ |
165
|
|
0025 |
108B8 |
ドラグレバー組 |
6765
|
| 0005 |
109XC |
ロックプレートツマミ |
275
|
|
0026 |
104BG |
クラッチヨークバネ |
110
|
| 0006 |
10QUC |
リテーナー |
385
|
|
0027 |
10C3T |
音出シピン |
165
|
| 0007 |
109X7 |
プッシュロッド |
935
|
|
0028 |
10C3Y |
レバー音出しピンカバー |
165
|
| 0008 |
105NE |
Ｅ型止メ輪３ |
110
|
|
0029 |
10MGG |
固定ボルト |
110
|
| 0009 |
106XK |
ハンドル固定ボルト |
385
|
|
0030 |
108DM |
ドラグレバー座金（Ａ） |
165
|
| 0010 |
102UR |
ハンドル組 |
16830
|
|
0031 |
10CCF |
ドラグレバー当タリ（Ａ） |
165
|
| 0011 |
10KZP |
ハンドル受ケ座金 |
275
|
|
0032 |
10BNJ |
ドラグレバー当タリ（Ｂ）バネ |
165
|
| 0012 |
107QV |
クロスギヤ調整座金 |
165
|
|
0033 |
10F3P |
本体Ａ受ケ |
2255
|
| 0013 |
10BR7 |
ベアリング押エ |
275
|
|
0037 |
10EZQ |
クリック軸ピンＢ |
275
|
| 0014 |
108DZ |
プリセットツマミ |
1155
|
|
0038 |
10EZK |
クリックカム |
275
|
| 0015 |
10TUX |
音出シバネ |
110
|
|
0039 |
10F1S |
クリックカムバネ |
165
|
| 0016 |
10CWE |
音出シピン |
110
|
|
0040 |
109RD |
クリックカム座金 |
165
|
| 0017 |
10J1U |
音出シ座金 |
165
|
|
0041 |
10BN9 |
ドラグレバー当タリ（Ｂ） |
165
|
| 0018 |
10PMB |
固定ボルト |
165
|
|
0042 |
10MPE |
固定ボルト |
110
|
| 0019 |
10BGZ |
本体枠Ａ |
2805
|
|
0043 |
10PRQ |
セットスクリュー |
165
|
| 0020 |
108HD |
プリセットツマミ座金 |
165
|
|
0044 |
10HSQ |
本体Ａ |
20130
|
| ティアグラ １３０Ａ |
|
|
|
| 番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
|
番号 |
S Part
No. |
品目名 |
本体価格
（税込） |
| 0045 |
10PQS |
固定ボルト |
165
|
|
0080 |
1060D |
ドラグ板バネ |
165
|
| 0046 |
10EWV |
カム座金 |
165
|
|
0081 |
10EVS |
ドラグ受ケ（Ａ） |
3410
|
| 0047 |
10CC1 |
ドラグカム |
1155
|
|
0082 |
10CCU |
スプールドラグバネ |
275
|
| 0048 |
10EWP |
カムピン |
275
|
|
0083 |
10G10 |
ドラグワッシャ |
3410
|
| 0049 |
1089D |
スプールドラグ座金（Ｂ） |
1155
|
|
0084 |
103E9 |
固定ボルト |
110
|
| 0050 |
1088W |
スプールドラグ座金（Ａ） |
935
|
|
0085 |
10G47 |
ドラグ板 |
1155
|
| 0051 |
10BNW |
ボールベアリング（１２×２８×８） |
2695
|
|
0086 |
104R5 |
ドラグ板固定ボルト |
275
|
| 0052 |
108CX |
クリック軸受ケ |
825
|
|
0087 |
10EZ5 |
ドラグ受ケ（Ｂ） |
3410
|
| 0053 |
10GUU |
クリックバネ |
165
|
|
0088 |
10EYY |
Ｏリング Ｓ－１２５ |
385
|
| 0054 |
10EZP |
クリック軸ピンＡ |
165
|
|
0089 |
106AK |
防水カバー組 |
4510
|
| 0055 |
108D7 |
クリック軸 |
1155
|
|
0090 |
10LSQ |
固定ボルト |
110
|
| 0056 |
10KX9 |
ボールベアリング（１２×２１×５） |
1375
|
|
0091 |
10LZ5 |
固定ボルト |
110
|
| 0057 |
109AM |
メインギヤ軸受ケ |
2035
|
|
0092 |
10PYD |
ハーネス |
1705
|
| 0058 |
109R7 |
スプール軸座金（Ａ） |
165
|
|
0093 |
1059C |
本体枠 |
55330
|
| 0059 |
10D63 |
メインギヤ座金（Ｃ） |
275
|
|
0094 |
108L5 |
脚固定シール |
385
|
| 0060 |
10QK4 |
メインギヤ（Ａ） |
4510
|
|
0095 |
10NV8 |
脚 |
3410
|
| 0061 |
10D67 |
メインギヤ座金（Ｂ） |
165
|
|
0096 |
1055E |
固定ボルト |
165
|
| 0062 |
109WS |
メインギヤ（Ｂ） |
3410
|
|
0097 |
10DAF |
ストッパーギヤ |
1705
|
| 0063 |
10D5R |
メインギヤ軸 |
2805
|
|
0098 |
103UX |
固定ボルト |
165
|
| 0064 |
10KXG |
ロックピン |
165
|
|
0099 |
10KNV |
ストッパー固定板 |
275
|
| 0065 |
105S0 |
Ｅ型止メ輪１２ |
165
|
|
0100 |
10CBP |
ストッパーツメバネ |
165
|
| 0066 |
10KXK |
ロックピンホルダー |
275
|
|
0101 |
10PFY |
ストッパーツメ |
275
|
| 0067 |
109VM |
ロックピンバネ |
110
|
|
0102 |
10KVK |
ストッパー固定板ボルト間座 |
165
|
| 0068 |
10KXP |
メインギヤ軸バネ |
165
|
|
0103 |
107Z4 |
本体Ｂ |
16830
|
| 0069 |
10D5A |
メインギヤ座金（Ａ） |
165
|
|
0104 |
105ZE |
ハンドルニギリブッシュ |
605
|
| 0070 |
10FCB |
メインギヤ軸固定ボルト |
605
|
|
0105 |
108FW |
クリックレバー組 |
1155
|
| 0071 |
10A49 |
ピニオンギヤ |
3410
|
|
0106 |
10EZV |
クリックレバー座金（Ａ） |
110
|
| 0072 |
104LC |
スプール軸ピン |
275
|
|
0111 |
10JBQ |
ロッドクランプボルト |
605
|
| 0073 |
10N9H |
ピニオンギヤＢ |
2255
|
|
0112 |
10JCJ |
ロッドクランプ六角ナット |
385
|
| 0074 |
109R8 |
座金 |
165
|
|
0113 |
10J9S |
ロッドクランプ |
3410
|
| 0075 |
1052G |
サラバネ２２００９ |
165
|
|
0114 |
10JC6 |
ロッドクランプナット |
605
|
| 0076 |
10MLH |
固定ボルト |
110
|
|
0121 |
10MJ4 |
スプール脱着レンチ（付属品） |
495
|
| 0077 |
1052P |
クリック板 |
1155
|
|
BNKI |
13WRB |

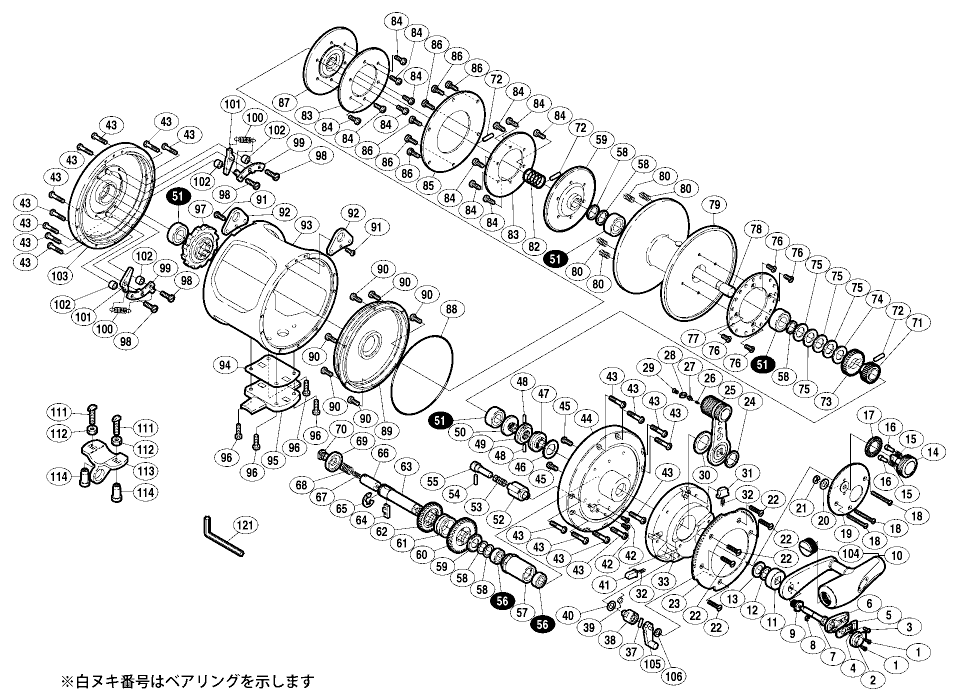

分解図 |
165
|
| 0078 |
10EWZ |
スプール軸 |
2805
|
|
TRST |
13VPC |
取扱説明書 |
495
|
| 0079 |
1037T |
スプール |
44330
|
|
|
|
|
|
