04電動丸 3000XT

商品コード: 018731



番号 S Part
No.
品目名 本体価格
(税込)
番号 S Part
No.
品目名 本体価格
(税込)
*F01 13WJE リール袋 1155 0028 1085L スプールドラグ座金(A) 110
0002 13V5B リテーナ 275 0029 106K3 糸止メ 165
0003 10FSX ハンドル固定ナット 275 0030 13U5N クラッチ切換エレバー 495
0005 10J1S 音出シ座金 165 0031 10Q6Z クラッチレバー位置決メバネ 110
0006 10BT1 音出シピン 110 0032 10BVG クラッチレバーカム 165
0007 10BT3 スプールドラグバネ 110 0033 10F8M クラッチ切換エレバー固定ボルト 275
0008 13UVX スタードラグ 605 0034 10BN6 インナーチューブA-RB 605
0009 10KZL ハンドル受ケ 275 0039 13UK6 ストッパーギヤ 275
0011 10BR1 ベアリング押エ 165 0046 10MQQ クラッチツメ 275
0013 1052E サラバネ(DB8H) 165 0047 13SZV クラッチツメバネ 165
0015 13TZL スプールドラグツマミ 275 0048 105EV クラッチツメ間座 110
0016 10BRG スプールドラグユルミ止メバネ 110 0049 105NK E型止メ輪2.5 110
0017 10N71 レバースイッチ銘版 275 0050 13SZL クラッチレバーバネ 165
0018 10NAS 固定ナット 275 0051 13UB2 クラッチカム間座 110
0019 103N3 固定ボルト 110 0053 10MPP 固定ボルト 110
0020 13VF0 レバースイッチ 605 0054 13GBQ リターンフック(A) 605
0022 10NAQ 小判座金 165 0058 10PMK 固定ボルト 110
0024 10NAR Oリング 165 0061 10BQ2 ドライブギア軸ブッシュ 165
0025 10N76 レバーインサート軸 385 0062 1058F メインギヤ軸座金(A) 110
0026 10LZF 固定ボルト 110 0063 105NE E型止メ輪3 110
0027 105SB CS形止メ輪3 110 0071 10MCV 減速ギア用プレート(B)軸ブッシュ 275
04電動丸 3000XT



番号 S Part
No.
品目名 本体価格
(税込)
番号 S Part
No.
品目名 本体価格
(税込)
0079 13SWM モータークラッチ軸防水シール 275 0225 13GSQ ピニオンギヤ組 1705
0081 13SWL モータホルダーブッシュ 275 0226 104BU クラッチヨークバネ 110
0082 10PE0 ストッパー固定軸 275 0227 1047W クラッチヨーク 165
0083 10PFW ストッパーツメ 385 0228 103N8 固定ボルト 110
0084 10HTU ストッパー固定軸座金 110 0229 10F69 クラッチカム押エ板 275
0092 105EN クロスギヤ伝達ギヤA取付ケ座金 165 0231 13U4J クラッチカム 385
0094 103C1 固定ボルト 110 0232 13SXT 本体A固定板 825
0097 10LSR 固定ボルト 110 0233 13T4D ボールベアリング(12X18X4) 935
0099 10P37 レベルワインド組 605 0234 105S4 Cトメワ(No5103-31) 110
0100 10FFZ ウォームシャフトピン 275 0235 105PV 減速ギヤ用プレートB止メ座金 110
0101 10706 クロスギヤピン調整座金 110 0236 103E9 固定ボルト 110
0102 10BHT レベルワインド受ケ 165 0237 13STX スプール右サイドプレート 385
0103 103L4 固定ボルト 110 0238 13GZD 減速ギヤ用プレート(B)組 1155
0106 10HYS 座金 110 0239 13JVH 遊星ギヤ調整座金(A) 110
0110 10MZL カウンターギヤ(B)組 385 0240 13GYP 減速ギヤ用プレート(A)組 1155
0114 10M2M 固定ボルト 110 0241 13GLD スプール 4510
0115 13RXQ 棚ストッパーバネ 165 0242 13GWP モーター組 9020
0117 13RXP 棚ストッパーツメ 165 0243 13VCR カウンターギヤ(A) 605
0118 13JVY 座金 110 0244 13VEH カウンターギヤ(A)止メ 165
0119 103LJ 固定ボルト 110 0245 13SQJ ボールベアリング(25×32×4) 3520
0120 13RXY 棚サイレントカムリング 165 0246 13PDU 座金 110
0121 13RXU 棚サイレントカムバネ 165 0247 13RVV 本体枠支柱 275
0122 13GBS 棚サイレントカム組 275 0248 13T2N ストッパーツメバネ 165
0124 13PEU 座金 110 0249 10MT9 固定ボルト 110
0125 13RXR 棚ストッパーギヤ 165 0250 13RSV 本体枠 5885
0126 13GBT 棚リターンツメ 1155 0251 10HVC 調整座金0.4 110
0127 13RXT 棚リターンツメブッシュ 165 0252 10MT5 固定ボルト 110
0131 13GBU リターンフック(B) 165 0253 13S1Q クロスギヤ受ケA 110
0132 13RXS 棚クラッチプレートボルトカラー 165 0254 10NMP レベルワインドパイプ 605
0133 103KY 固定ボルト 110 0255 13RZE クロスギヤ軸 1155
0135 105N2 歯付座金ソトバ2 110 0256 13S3V レベルワインド棒 275
0136 10MQ0 固定ボルト 110 0257 13S92 レベルワインドガード 605
0143 104SM ソケット防水パッキンB 385 0258 10M32 固定ボルト 110
0145 10F5D ローラークラッチベアリングA-RB 1705 0259 104SX クロスギヤウケB 110
0200 10F9S コードDDM1H 4510 0260 13S1H クロスギヤ用ギヤ 385
0211 10QG4 固定ボルト 110 0261 13SUA クロスギヤ伝達用ギヤ 275
0212 13J2F ハンドル組 3410 0262 106PZ カウンターギヤ(B)用カラーB 165
0213 10A3J スタードラグナット 275 0263 13RW8 リード線カバー 165
0214 104L5 スプール軸座金(A) 110 0264 10M2F 固定ボルト 110
0216 10762 スタードラグ座金(C) 165 0265 13RXN 棚クラッチプレート 165
0217 13V8R スタードラグ座金(I) 495 0266 13GBW 棚リターンツメカバー 385
0218 10LBE スタードラグ座金(E) 165 0268 13R80 本体B 3630
0219 13V8F スタードラグ座金(F) 165 0269 13JAP カウンターユニット組 22330
0220 13UM3 スタードラグ座金(A) 495 0270 13T65 本体固定板アース線 165
0221 13UNZ メインギヤ 2255 0271 13JM0 アース用線 385
0222 13USX スタードラグ座金(B) 495 0272 10EV2 コネクタ 2255
0223 13UGE メインギヤ軸 1155 0273 10MPW 固定ボルト 110
0224 13PDW メインギヤ軸座金(C) 110 0274 13H8Y 本体A 3410
04電動丸 3000XT



番号 S Part
No.
品目名 本体価格
(税込)
番号 S Part
No.
品目名 本体価格
(税込)
0275 13RXL 棚ストッパーボルトカラー 165 RC0A 10F5D ローラークラッチベアリングA-RB 1705

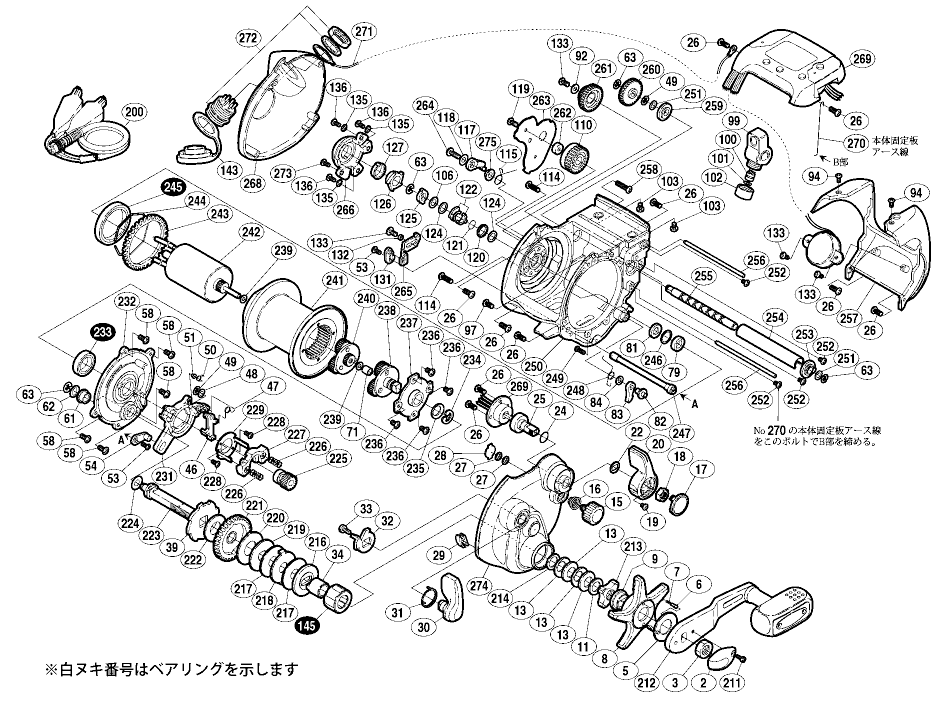

BNKI 13WN7 分解図 165 STMK 13WXA 下巻きゲージ 165
LINE 10CW0 ライン通し 165 TRST 13VLP 取扱説明書 495
OIL1 10LQ0 B-100オイル(4.5g) 385
